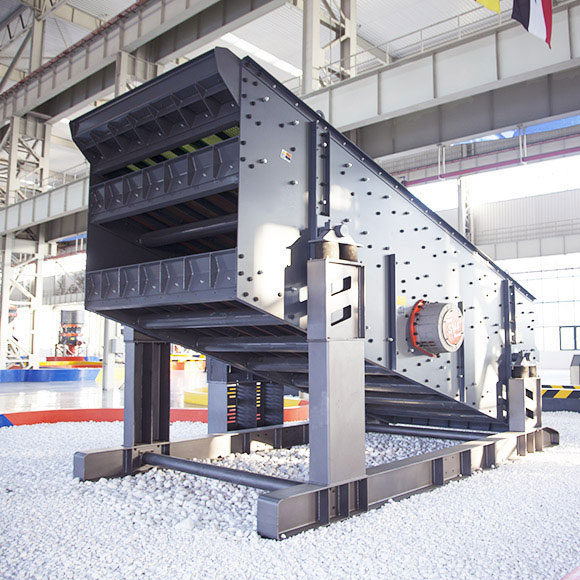

Criba vibratoria para minerales

Una criba vibratoria es un equipo fundamental en la minería y procesamiento de minerales, utilizado principalmente para separar, clasificar y filtrar materiales en función de su tamaño. Este dispositivo es esencial en diversas industrias como la minería, la construcción y el reciclaje, y se emplea en la clasificación de minerales, metales, piedras y otros materiales granulados.

Componentes de la Criba Vibratoria

Una criba vibratoria típica está compuesta por los siguientes elementos:

  1. Cuerpo o estructura principal: Suele ser de acero resistente y tiene una forma rectangular o circular. Este componente sostiene todo el sistema de vibración y permite que el material se desplace a lo largo de la malla.
  2. Motor de vibración: El motor es el encargado de generar la vibración necesaria para el movimiento del material. En algunos modelos, este motor está equipado con un excéntrico que produce un movimiento elíptico, lo que mejora la eficiencia de la separación.
  3. Mallas o tamices: Son superficies perforadas o mallas metálicas a través de las cuales el material se filtra. Las mallas tienen diferentes tamaños de perforación, lo que permite que el material se separe según el tamaño de las partículas. Pueden ser de acero inoxidable o de materiales que resistan la abrasión.
  4. Sistema de suspensión o amortiguación: Este sistema absorbe las vibraciones y permite un movimiento controlado y eficiente de la criba. Suele estar compuesto por resortes o amortiguadores.
  5. Chasis o base: La criba vibratoria está montada sobre un chasis que permite su instalación en una planta de procesamiento de minerales.

Funcionamiento de la Criba Vibratoria

La criba vibratoria opera mediante un sistema de vibración que se genera a través de un motor o un excéntrico que pone en movimiento una o varias mallas o tamices. El material que pasa a través de la criba se clasifica de acuerdo con su tamaño, separando las partículas finas de las más gruesas. Esto se logra gracias a la inclinación de la criba y la acción vibratoria, lo que permite que los materiales más pequeños caigan a través de los orificios de la malla, mientras que los más grandes se mantienen en la superficie y avanzan por la criba hasta ser expulsados por el extremo de salida.

Especificaciones – Datos Técnicos：

Modelo Tamiz W×L (mm) Cantidad de tamiz Incline Recomenda (ámbito) Tamaño de tamiz (mm) Tamaño máximo de alimentación (mm) No.de vibración (RPM) Doble ampitud (mm) Capacidad (t/h) potencia (kW)
S5X1545-2 1500×4500 2 18(18-25) 2-70 200 800-900 7-12 45-380 11
S5X1545-3 1500×4500 3 18(18-25) 2-70 200 800-900 7-12 45-380 15
S5X1845-2 1800×4500 2 18(18-25) 2-70 200 800-900 7-12 60-450 15
S5X1845-3 1800×4500 3 18(18-25) 2-70 200 800-900 7-12 60-450 22
S5X1860-2 1800×6000 2 18(18-25) 2-70 200 800-900 7-10 75-600 15
S5X1860-3 1800×6000 3 18(18-25) 2-70 200 800-900 7-12 75-600 30
S5X1860-4 1800×6000 4 18(18-25) 2-70 200 800-900 7-12 75-600 37
S5X2160-2 2100×6000 2 18(18-25) 2-70 200 800-900 7-12 85-700 22
S5X2160-3 2100×6000 3 18(18-25) 2-70 200 800-900 7-12 85-700 30
S5X2160-4 2100×6000 4 18(18-25) 2-70 200 800-900 7-11 85-700 37
S5X2460-2 2400×6000 2 18(18-25) 2-70 200 800-900 7-12 100-800 22
S5X2460-3 2400×6000 3 18(18-25) 2-70 200 800-900 7-11 100-800 30
S5X2460-4 2400×6000 4 18(18-25) 2-70 200 800-900 7-10 100-800 37
S5X2760-2 2700×6000 2 18(18-25) 2-70 200 800-900 7-12 120-900 30
S5X2760-3 2700×6000 3 18(18-25) 2-70 200 800-900 7-11 120-900 37
S5X3072-2 3000×7200 2 20(20-25) 2-70 200 800-900 7-11 150-1200 37
S5X3075-2T 3000×7200 2 20(20-25) 2-150 300 800-900 7-12 180-1800 22×2
S5X3075-3T 3000×7200 3 20(20-25) 2-150 300 800-900 7-12 180-1800 30×2
S5X3680-2T 3600×7500 2 21(20-25) 2-150 300 800-900 7-12 225-2250 30×2
S5X3680-3T 3600×7500 3 20(20-25) 2-150 300 800-900 7-12 225-2250 37×2

Note:
1, No standard vibrating screen with only one decks.
2, The processing amount listed in the table is based on the dry bulk density graded limestone 1.6t / m3 for a given amount of processing listed as a guide.
